Descriere

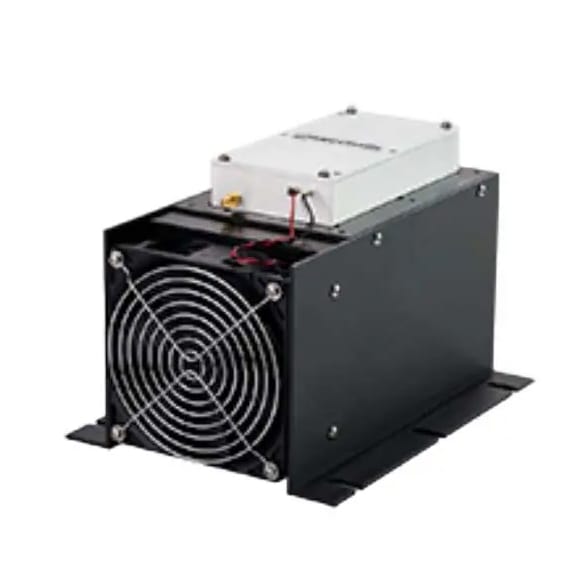

Mini-Circuits ZHL-50W-52-S+ este un amplificator RF de înaltă putere, proiectat pentru aplicații profesionale în gama 50 MHz – 500 MHz. Oferă un câștig ridicat de 52 dB, o putere de ieșire de până la 50W și performanțe robuste în condiții industriale, fiind potrivit pentru transmisii RF, laborator, testare și integrare în sisteme personalizate.
Modelul funcționează la o tensiune de alimentare de 25V și un curent de 9.3 mA, având un punct de compresie P1dB de 46.5 dBm și un OIP3 de 48 dBm. Cifra de zgomot este de 7 dB, caracteristică specifică amplificatoarelor de putere din această clasă.
Carcasa tip BT1165, cu prindere pe șuruburi, permite montaj ferm și disiparea eficientă a căldurii.
Caracteristici principale:
– Frecvență de operare: 50 – 500 MHz
– Câștig: 52 dB
– Putere de ieșire: până la 50W (46.5 dBm P1dB)
– OIP3: 48 dBm
– Tensiune alimentare: 25V
– Curent consumat: 9.3 mA
– Cifra de zgomot: 7 dB
– Impedanță: 50 Ω
– Temperatura de operare: –20°C până la +85°C
– Montaj: cu șurub (BT1165)
– Tip: amplificator RF de putere (driver/power amplifier)
Aplicații:
– Laboratoare RF și măsurători profesionale
– Sisteme de transmisie VHF/UHF
– Testare, dezvoltare și integrare în sisteme RF
– Amplificare semnale în domenii industriale și militare
Pachetul include:
– Amplificator Mini-Circuits ZHL-50W-52-S+
– Documentație tehnică (datasheet disponibil online)
Produs profesional Mini-Circuits, recunoscut pentru fiabilitate, stabilitate și performanță în aplicații critice RF.
