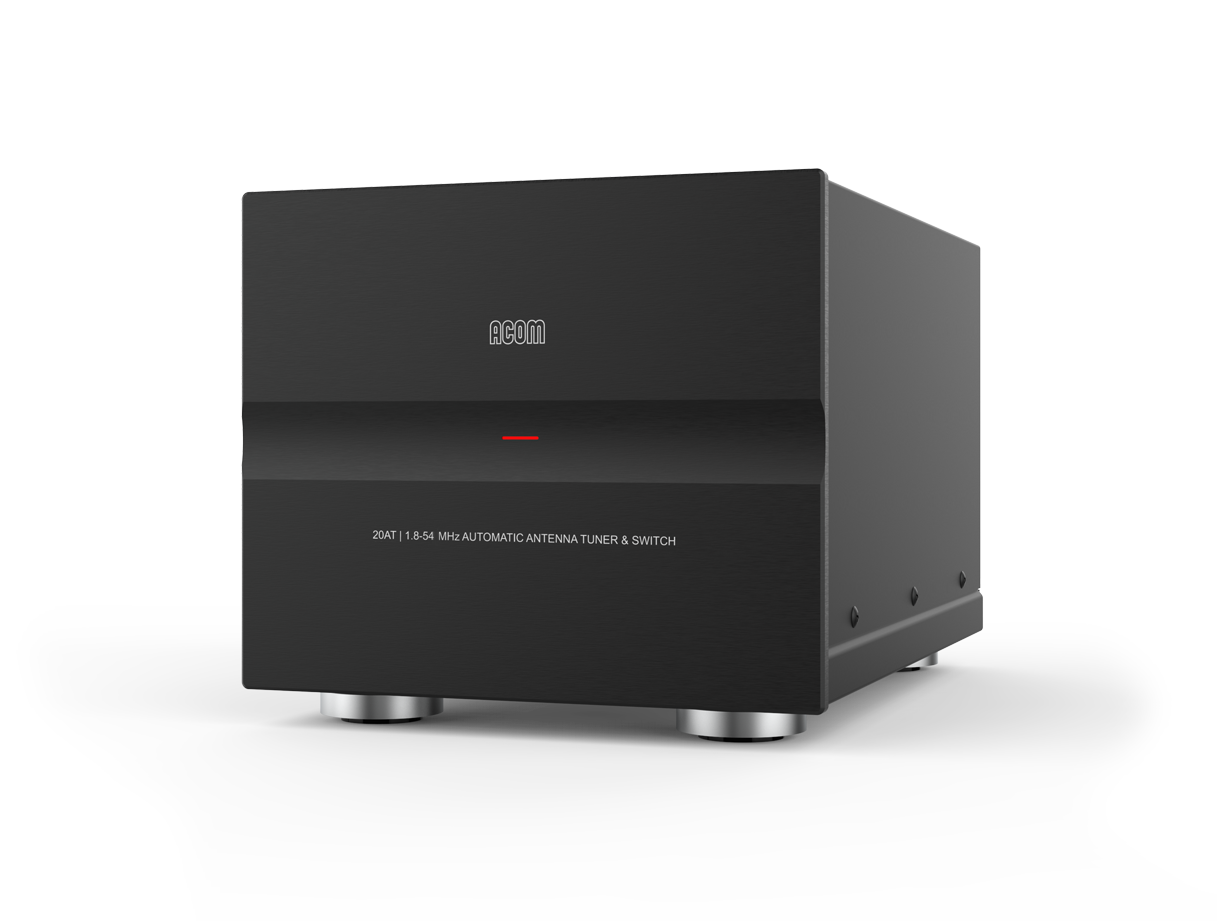

Tuner automat antenă HF + 6m cu switch 4 antene ACOM 20AT

Descriere

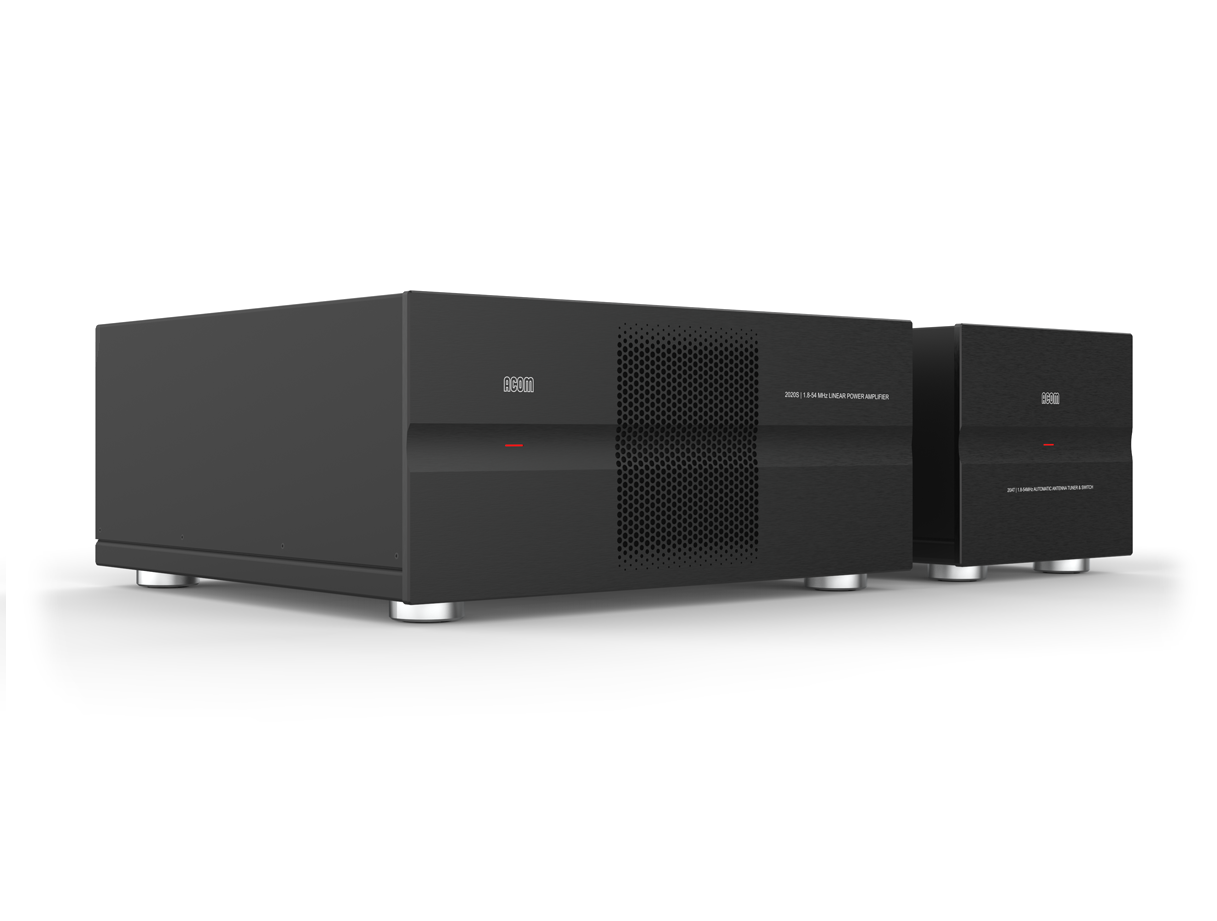

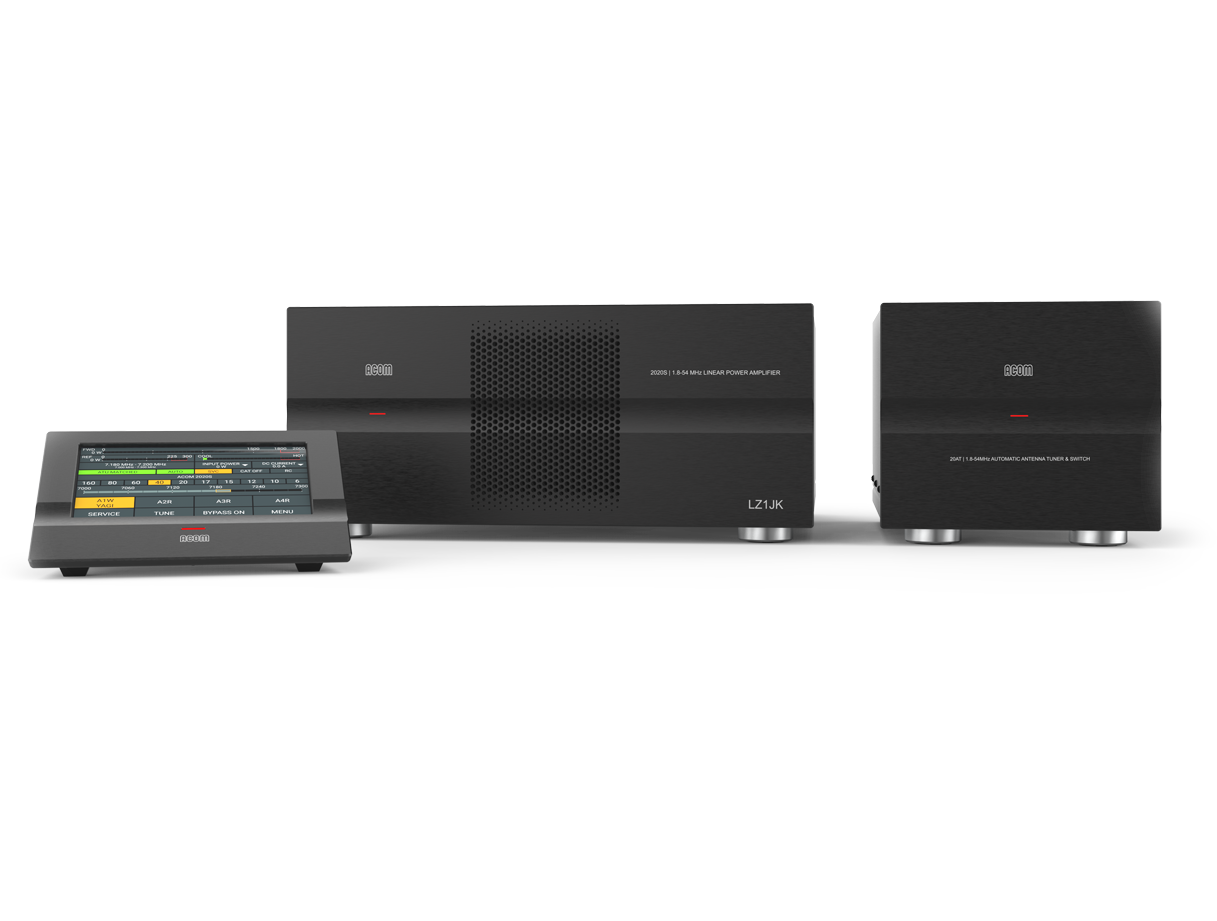

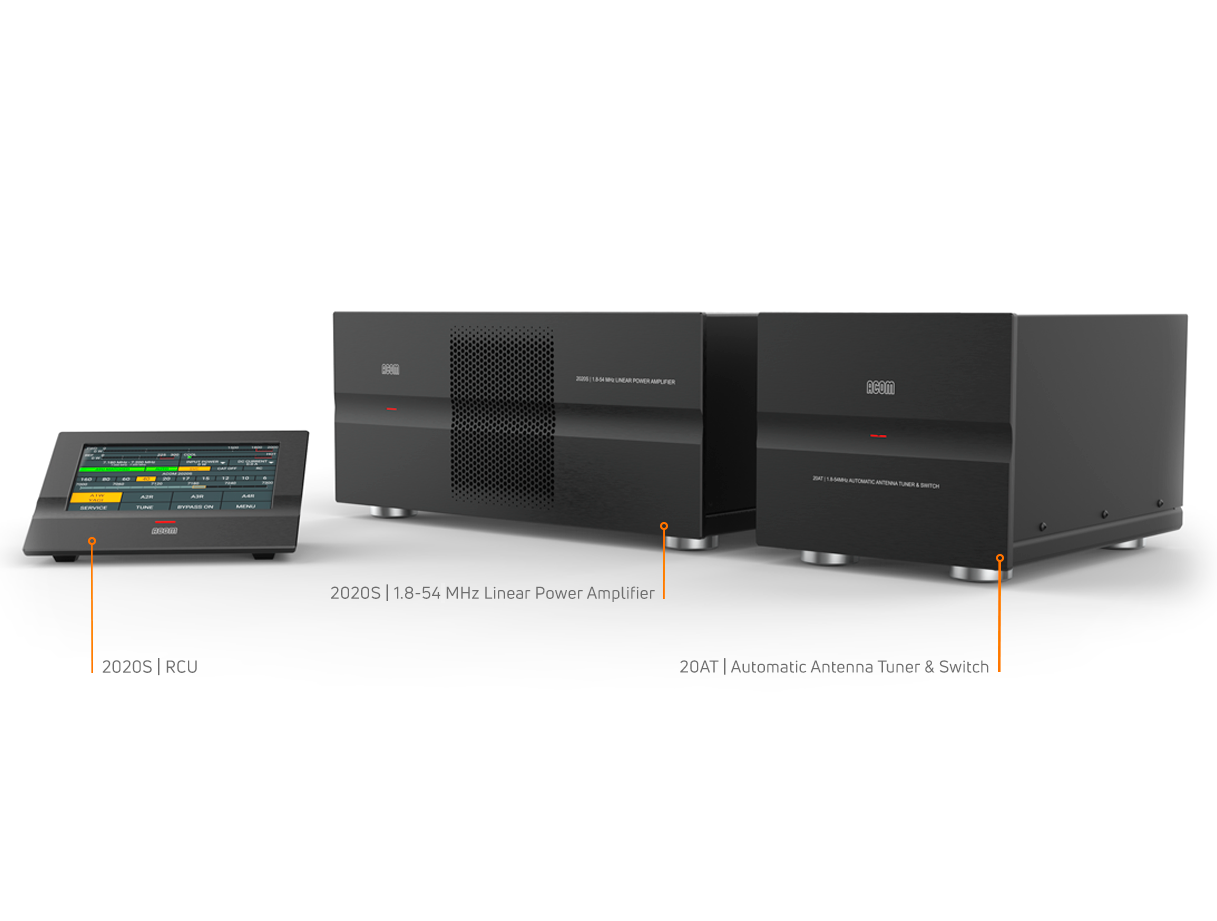

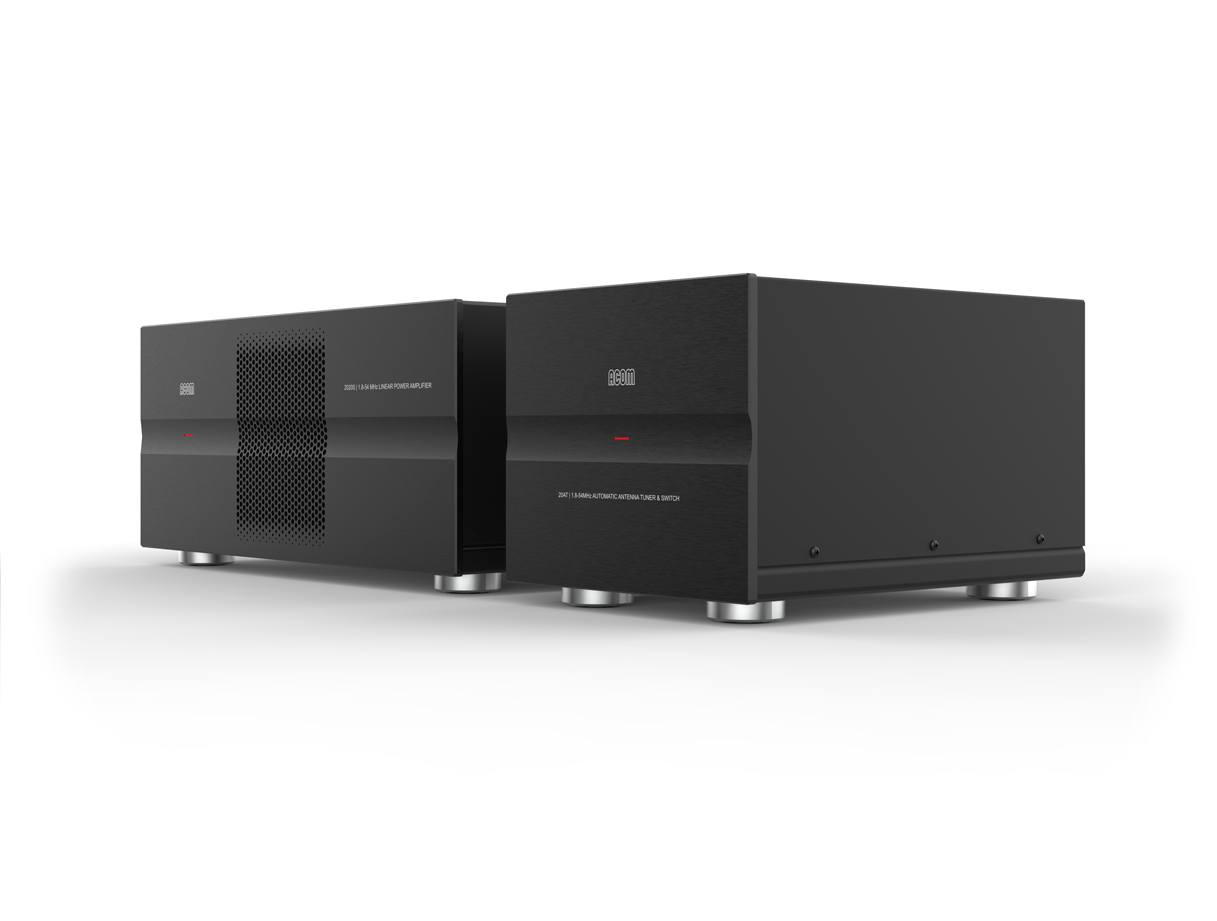

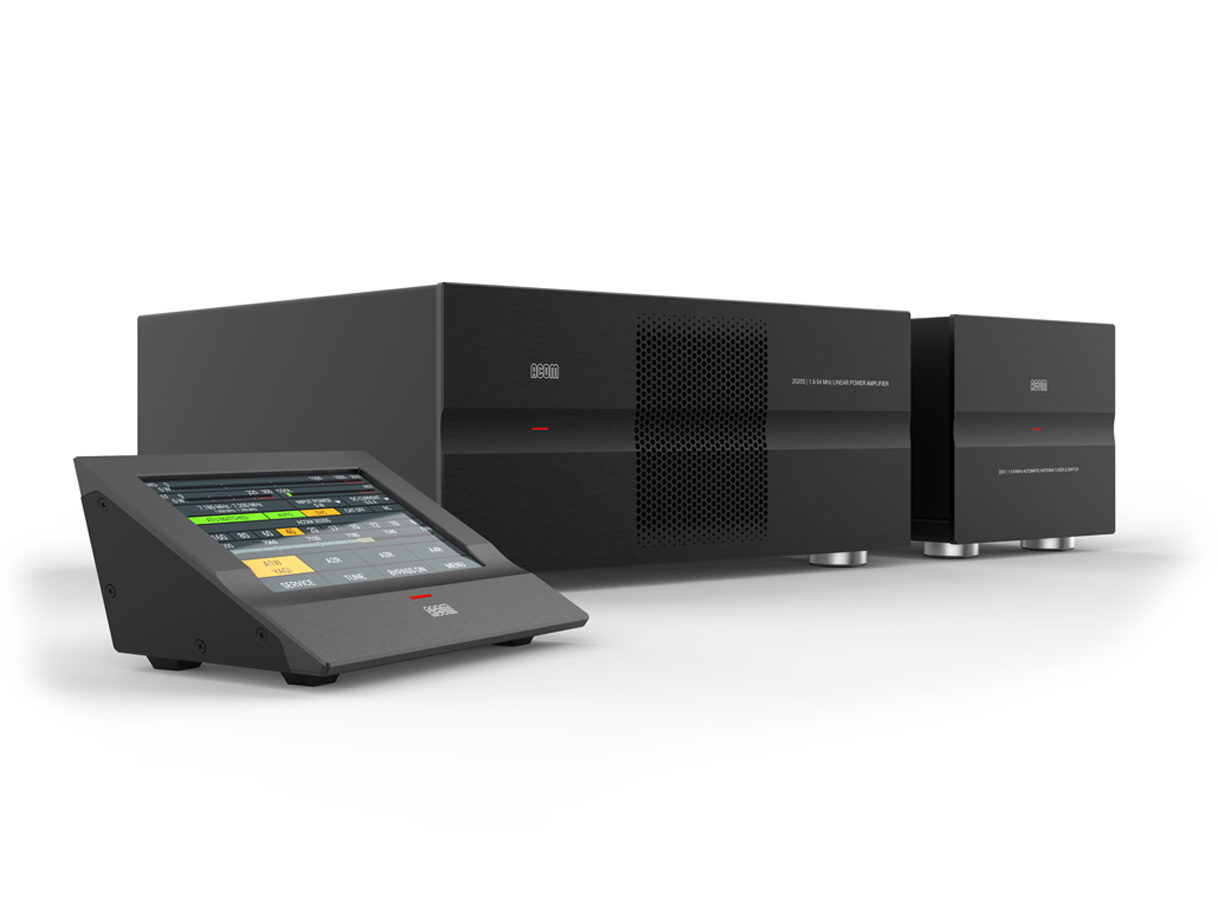

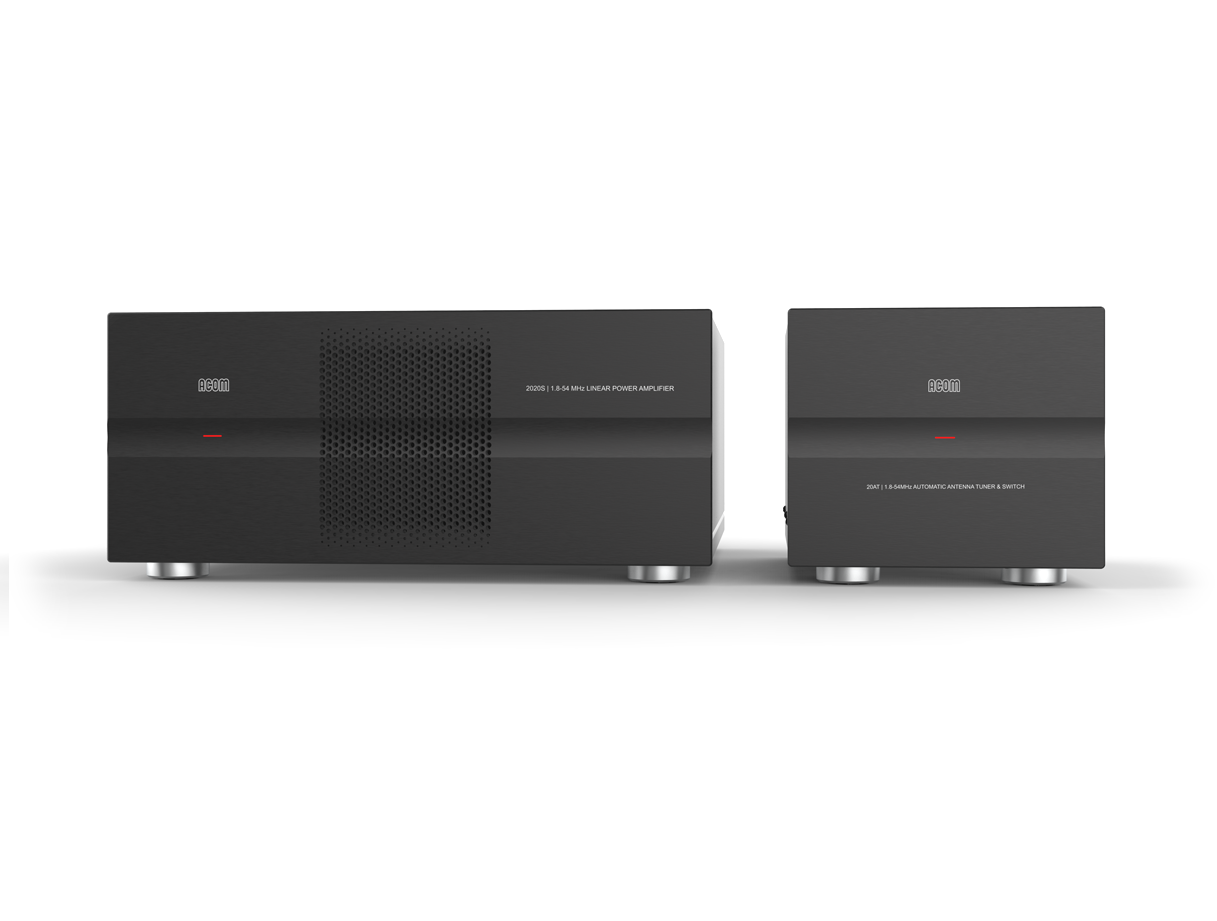

ACOM 20AT este un tuner automat de antenă destinat benzilor HF și 6 metri (1.8–30 MHz și 50–54 MHz), echipat cu un comutator integrat pentru până la 4 antene. Dispozitivul este proiectat pentru utilizare împreună cu amplificatoarele ACOM 2020S, oferind integrare completă și operare automată.

Tunerul selectează automat una dintre cele patru antene disponibile și adaptează impedanța acesteia la 50 Ohmi, asigurând un SWR sub 1.5:1 la intrare (tipic sub 1.3:1), ceea ce permite funcționarea optimă a amplificatorului și pierderi minime.

Memoria nevolatilă permite stocarea presetărilor de acord pentru peste 1000 de frecvențe pentru fiecare antenă. Aceste presetări sunt organizate în funcție de tipul de antenă și lățimea de bandă (îngustă, normală sau largă) și sunt încărcate automat în funcție de frecvență și antena selectată.

Procesul de acord complet se realizează rapid, în mod tipic în 2–3 secunde, iar reacordarea din memorie este aproape instantanee, sub 0.05 secunde, fără emisii suplimentare. În timpul acordului, SWR-ul nu depășește 2:1, protejând etajul final al transceiverului.

Circuitul utilizează bobine cu aer și condensatori ceramici de tip NP0 (C0G), oferind stabilitate ridicată și pierderi minime. Releele cu contacte aurite asigură performanțe excelente în recepție, iar comutarea acestora se face doar în absența semnalului RF pentru a preveni uzura.

Dispozitivul include un filtru low-pass care contribuie la reducerea armonicilor și îmbunătățirea calității semnalului emis. Modul BYPASS permite utilizarea directă a antenelor broadband fără implicarea circuitului de acord.

Sunt integrate multiple protecții, inclusiv pentru supratensiune și supracurent în antenă, putere excesivă, temperatură și tensiune de alimentare. De asemenea, tunerul include protecție la electricitate statică și descărcare automată a antenelor la oprire.

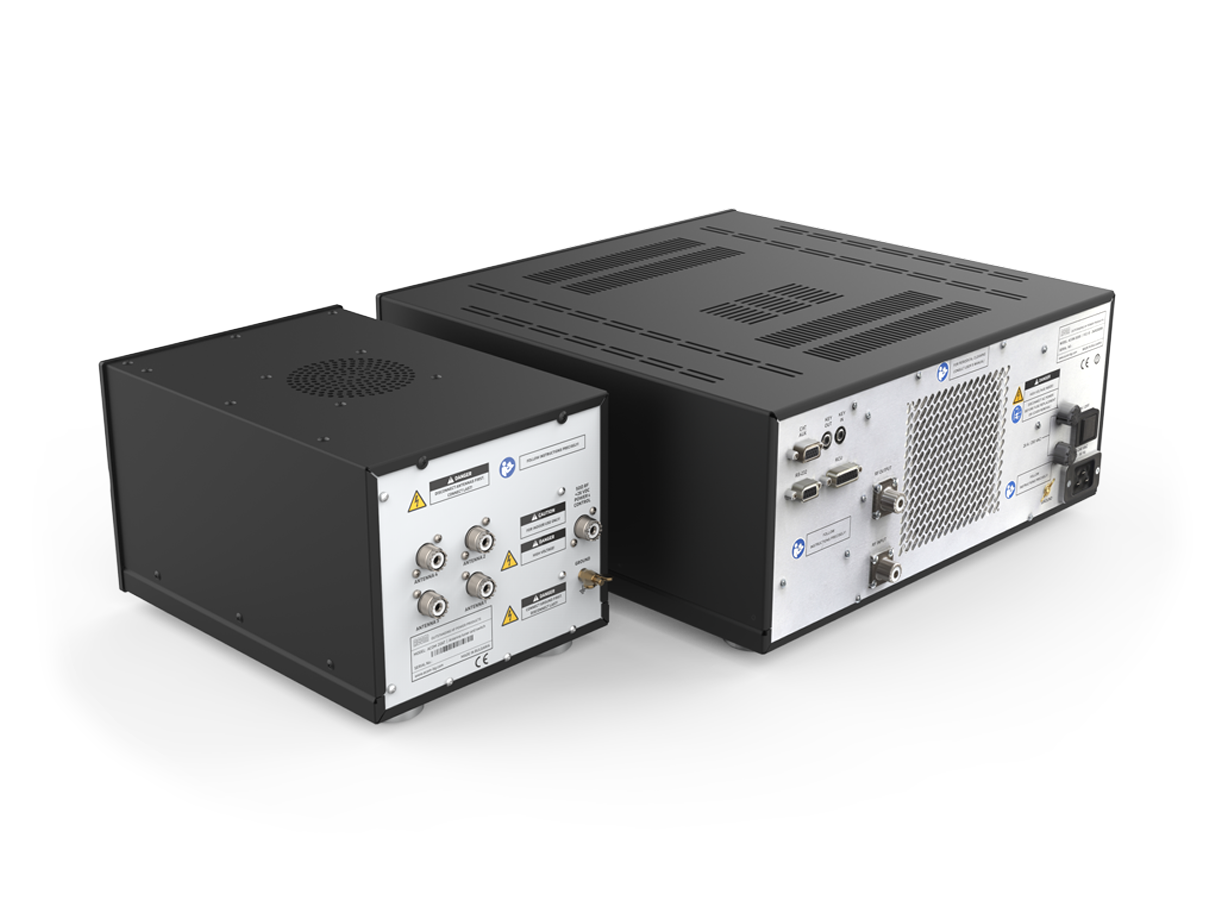

Alimentarea și controlul sunt realizate direct prin cablul coaxial RF conectat la amplificator, fără cabluri suplimentare. Comunicarea se face printr-un sistem FSK bidirecțional.

Tunerul poate fi montat la o distanță de până la 100 metri față de amplificator, fiind ideal pentru instalare aproape de antene, reducând pierderile pe cablu și secțiunile neadaptate.
